案例介紹

一家化工企業從事樹脂的研發與生產，核心設備為15噸反應釜，內外雙盤管設計。樹脂合成過程中，溫度需從140℃逐步分段升溫至250℃，以確保酯化反應充分進行。客戶對溫度控制的精度和穩定性要求極高，同時希望設備能夠適應不同階段的加熱需求，避免局部過熱或溫度波動。

控溫對象為反應釜內外盤管中的熱媒體（導熱油），要求設備能夠在130℃至250℃范圍內精確控溫，溫度波動控制在±1℃以內。由于反應釜體積較大，熱媒體循環量需滿足快速升溫的需求，同時避免因流量不足導致的溫度不均勻問題。

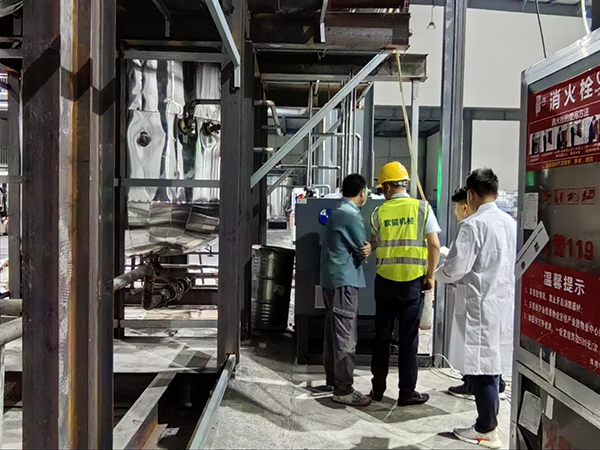

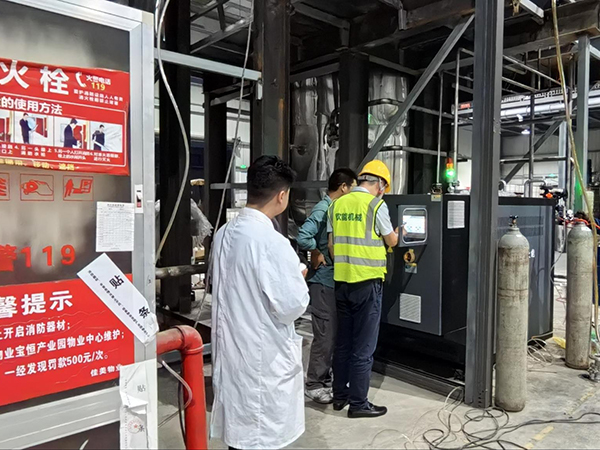

針對客戶需求，選用了雙機一體模溫機，加熱功率96KW+96KW，滿足大容量反應釜的加熱需求。雙機一體模溫機可設定溫度80℃-300℃，實際使用溫度130℃-250℃。

采用西門子PLC觸摸屏控制，實現溫度分段設定和實時監控。單系統熱媒體進出口為DN50兩進兩出，并增加DN32旁通管路，防止單獨使用一進一出時出現泄壓問題。00L獨立架高設計，確保熱媒體循環穩定。
